新产品 2SP-2500H
- 高速装载搭配强力铣削加工，将加工时间缩至最短

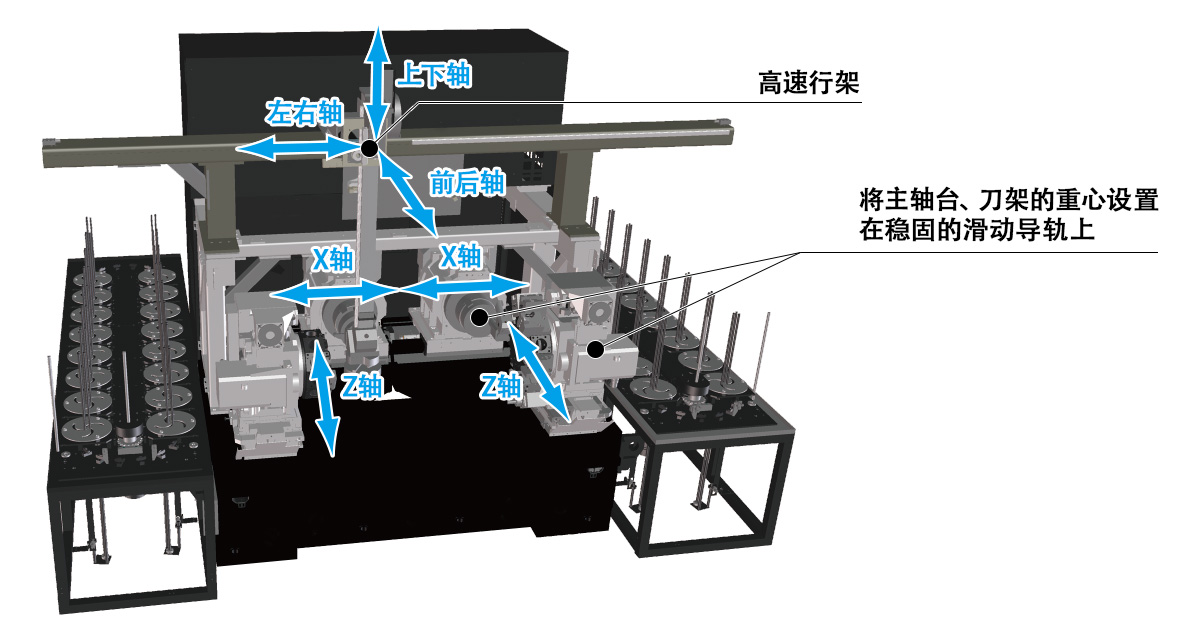

- 实现高速装载和强力加工的机床构造
-
工件装卸时间缩短至4秒，实现了自加工至工件搬运的生产节拍最小化。
此外，还将移动体（主轴台、刀架）的重心设置在稳固的滑动导轨上。
采用最适合批量加工的机床构造，实现强劲且高精度的加工。
-

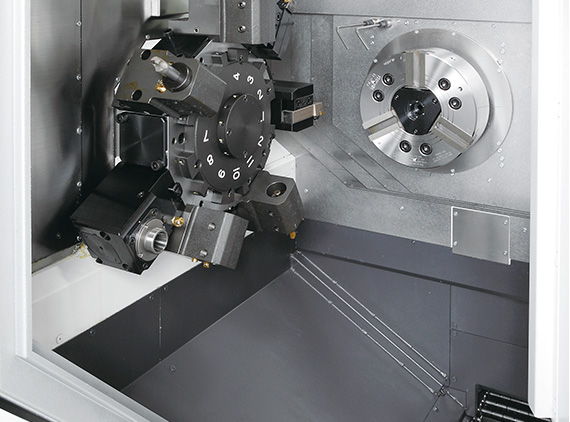

- 通过大幅强化主轴提高生产效率
-
采用内置式电机驱动的主轴，实现高速、高精度。
旋转刀具主轴也升级到7.1kW的大功率，相比旧机型扭矩增大1.25倍，铣削加工能力升级至65cm3/min的2倍之多。支持铣削加工的工序集约。 -
-
- 依靠高速行架，将生产节拍缩至最短

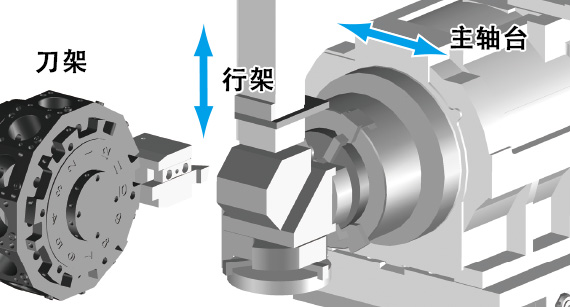

- 装卸工件时，主轴台移动至装卸位置。任意刀架位置，行架可直接进入机床。
因手柄旋转采用伺服驱动，以及所有动作的速度升级，使得4秒※完成工件装卸成为现实。
※不包含上侧防护门开关时间。
4秒装卸时间属于实测值，根据运转条件有可能超出4秒。 -
可搬运重量 4kg × 2个 8kg × 2个 工件尺寸 ø200 × L125 ø250 × L80
长时间、高精度的稳定加工
-

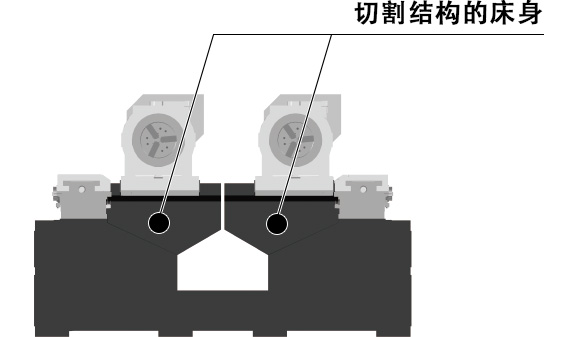

实现高质量加工的切割结构床身
床身的形状采用切割结构。通过分割左右抑制切削时的振动传递。针对较高的表面粗糙度要求，可发挥作用。
-
最大ø250mm最适合批量零件加工
-
支持ø250mm工件的行架搬运，实现批量生产零件生产节拍最小化。
M规格加强了旋转刀具的主轴能力，实现了更加丰富的工序集约。 -
-
末级齿轮 -
气缸
-
机床规格
| 机型 | 单位 | 2SP-2500H（L） | 2SP-2500H（M） | |
|---|---|---|---|---|
| 容量、能力 | 标准卡盘尺寸 | 8［10］ | ||
| 移动量 | X/Z轴 | mm | 210/200 | |
| C轴控制角度 | 度 | - | 360（最小控制角度0.001） | |
| 主轴 | 主轴转速 | min-1 | 45～5,000 | |
| 主轴变速档数 | 自动2级（电机绕组切换2级） | |||
| 主轴端形状 | JIS A2-6 | |||
| 主轴通通孔直径/主轴轴承内径 | mm | ø62/ø100 | ||
| 刀架 | 刀架型式 | V12＋V12 | 复合 V12＋复合 V12 | |
| 刀架上刀具的安装把数 | 把 | 12＋12 | L、M共用 12＋12 | |
| 外径车刀刀柄尺寸 | mm | □25 | ||
| 内径刀柄直径 | mm | ø40 | ||
| 旋转刀具 | 旋转刀具主轴转速 | min-1 | - | 45〜6,000 |
| 旋转刀具主轴变速档数 | - | 无级 | ||
| 进给速度 | 快速进给速度 X, Z轴 | m/min | X：25、Z：25 | |
| 快速进给速度 C轴 | min-1 | - | 200 | |
| 切削进给速度 X, Z轴 | mm/rev | 0.001〜1,000.000 | ||
| 电机 | 主轴用电机 | kW | 15/11（20分/连续） | |
| 旋转刀具主轴用电机 | kW | - | OSP：7.1/4.1（25分/连续） FANUC：5.5（连续） |
|
| 进给轴用电机（X/Z） | kW | OSP：3.0/2.8 FANUC：2.7/4.5 | ||
| 冷却液电机（50/60Hz） | kW | 0.55/0.75 | ||
| 机床尺寸 | 机床高度 | mm | 3,259（行架最大高度） | |
| 占地面积：宽×长（包含水箱） | mm×mm | 2,200×2,734（不包括行架） | ||
| 机床重量 | kg | 8,000（包括行架） | ||
| 数控装置 | OSP-P300LA/FANUC 0i-TF［双行架规格：FANUC 31i-B］ | |||
［ ］： 特殊规格
| 机型 | 单位 | 2SP-2500H（L） | 2SP-2500H（M） | |
|---|---|---|---|---|
| 行架 | 可搬运工件尺寸(直径×长度) | mm | 4kg规格：ø200×125 [8kg规格：ø250×80] | |
| 可搬运工件重量×数量 | kg×个 | 4×2 [8×2] | ||
| X轴移动量(左右轴) | mm | 2,838（工件工作台左右放置时） | ||
| Y轴移动量(上下轴) | mm | 750 | ||
| Z轴移动量(前后轴) | mm | 290 | ||
| 快速进给速度 X、Y、Z轴 | m/min | X：180、Y：110、Z：48 | ||
| 手爪形式 | 回转旋转式双卡爪、3爪气动卡爪 | |||
| 夹爪松开/卡紧行程 | mm | ø32（有效行程：ø24） | ||
| 工作台 | 装载工件直径 | mm | ø40～ø250 | |
| 装载工件质量 | kg | 50/1工位 | ||
| 堆垛高度 | mm | 450 | ||
| 工位数 | 16工位 | |||
［ ］： 特殊规格
