MU-5000V
- 空间精度的革新
- 具有高刚性的耳轴工作台，支撑着高精度5轴加工
-
依靠5轴加工的高随动性，实现高质量的加工表面

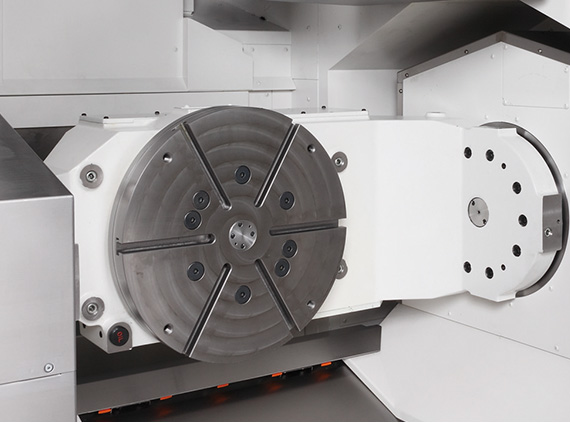

●两端支撑的高刚性耳轴工作台
●依靠滚珠丝杠的冷却装置（标准规格），在确保高精度的同时实现高随动性
实现高精度5轴加工的分度精度(MU-5000V 实测值)
●分度精度
- ・A轴分度精度/分度复位精度： ±0.68秒/±0.40秒
- ・C轴分度精度/分度复位精度： ±0.78秒/±0.14秒
●高速动作
- ・A轴/C轴 90°夹紧/放松分度时间： 1.0秒/1.2秒
- 擅长切削的5轴加工机
- 突破5轴加工机的极限
以令人惊叹的加工能力完成高效率加工 - MU-5000V、MU-6300V 实测值（［ ］：MU-6300V时）
-

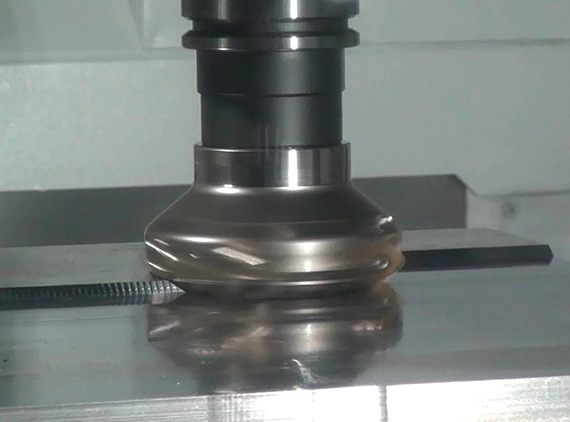

- 面铣加工能力：504cm3/min（S45C）
-
●ø80面铣刀 8刃（涂层）
- 主轴转速：895min-1
- 切削速度：225m/min
- 进给速度：2,250mm/min
- 切削宽度×切深：56×4mm
-

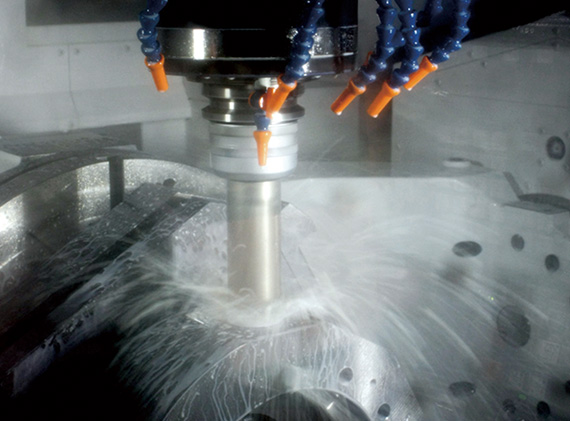

- 立铣加工能力：672cm3/min（S45C）
-
●ø20粗加工立铣刀 7刃（硬质合金）
- 主轴转速：4,000min-1
- 切削速度：251m/min
- 进给速度：4,800mm/min［2,800mm/min］
- 切削宽度×切深：7×20mm［12×20mm］

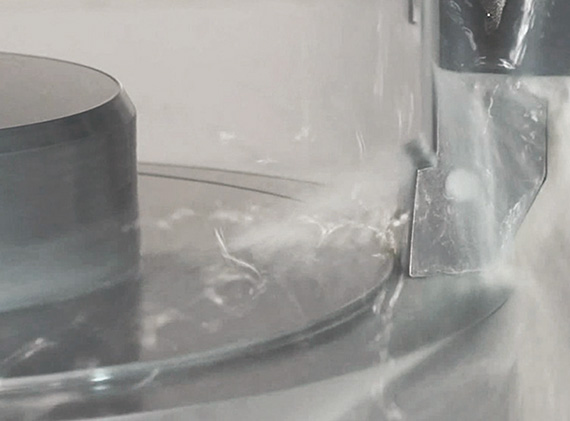

- 可与车床媲美的车削能力实现工序集约
- 车削加工能力：3mm2（S45C）
-
- 加工直径：ø164mm［ø250mm］
- 切削速度：130m/min (工作台转速:252min-1）
- 进给速度：0.6mm/rev
- 切深：5mm
※登载的数据为实绩值，由于规格、刀具、加工条件等的不同，所得数据可能与登载的数据不同。
- 5轴加工追求的良好的能见性和可操作性
- 到达加工区域非常方便
-
-
-
更换工装、加工时易于确认刀尖的机床结构
●考虑作业性的工作台、主轴、操作面板的最佳布局
-

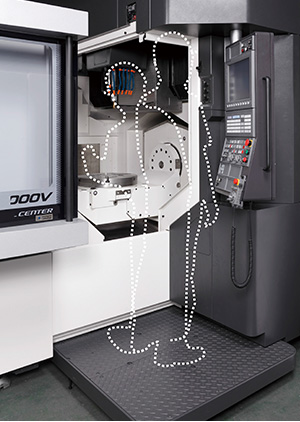

便于作业的脚踏台
●无需在意脚下的宽大脚踏台可消除作业紧张状态
-

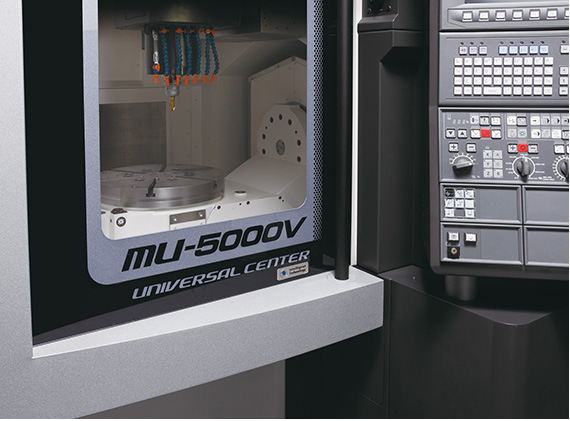

加工室内可视性良好的大型窗
-
-
-
-

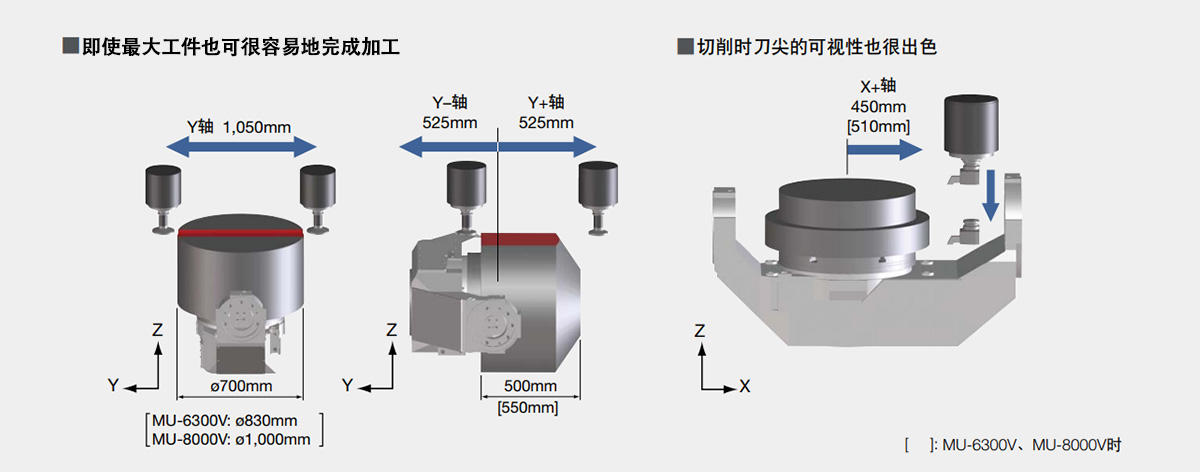

- 确保超大的加工范围，
在耳轴处于分度状态下换刀 - 工作台呈各种角度倾斜状态下，刀具也可到达工件端，可进行广范围的5轴加工。由于可在耳轴处于分度状态下进行换刀，因此可实现循环时间的削减及加工精度的提高。
-
